TaeguTec Cutting Tools - Metal Working Tools - Thread Making -

MTE D-1 : Indexable threading end mills for various internal and external threading

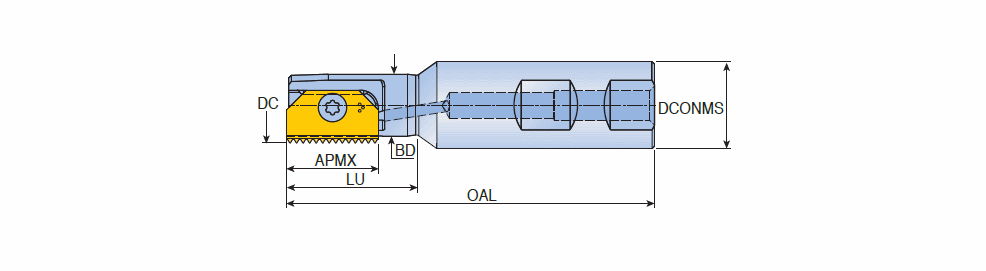

Designation	DC	APMX	DCONMS	BD	LU	OAL	Shank			S2	Screw	Key	HAND	ClssID	CCMS	CICT	fz (max)	fz (min)	LTA	NOF	ZAX	IIC	IIC_2	IIC_3	IIC_4	GICAT	GIREM
MTE D09.5-1-W20-12	9.50	12.00	20.00	7.50	15.50	85.00	W	16.00	Y ~	2 ~	TS12 ~	TK12 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	35.00~	1~	0~	~	~	~	~	6198615	Not suitable for inserts: TTMT12 18 NPT, TTMT12 18 NPTF, TTMT12 19 BSPT
MTE D09.9-1-W20-12	9.90	12.00	20.00	7.50	16.00	85.00	W	16.00	Y ~	1 ~	TS12 ~	TK12 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	35.00~	1~	0~	IS$$76845748815688 ~	~	~	~	6198616
MTE D12.2-1-W20-14	12.20	14.00	20.00	8.80	20.00	75.00	W	15.00	Y ~	1 ~	TS14 ~	TK14 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	25.00~	1~	0~	IS$$268889146532485 ~	IS$$386193978996895 ~	~	~	6198617
MTE D14.5-1-W20-14	14.50	14.00	20.00	10.80	25.00	85.00	W	16.00	Y ~	1 ~	TS14 ~	TK14 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	35.00~	1~	0~	IS$$268889146532485 ~	IS$$386193978996895 ~	~	~	6198618
MTE D17.0-1-W20-14	17.00	14.00	20.00	12.80	30.00	85.00	W	23.00	Y ~	1 ~	TS14 ~	TK14 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	35.00~	1~	0~	IS$$268889146532485 ~	IS$$386193978996895 ~	~	~	6198619
MTE D18-1-W20-21	18.50	21.00	20.00	14.20	30.00	85.00	W	20.00	Y ~	2 ~	TS21 ~	TK21 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	35.00~	1~	0~	IS$$268869988820730 ~	IS$$309353483966000 ~	IS$$386169010278006 ~	~	6198620	Not suitable for inserts: TTMT21 I 3.50 ISO, TTMT21 I 7 UN, TTMT21 11.5 NPT, TTMT21 11.5 NPTF
MTE D21-1-W20-21	21.00	21.00	20.00	15.90	40.00	94.00	W	23.00	Y ~	1 ~	TS21 ~	TK21 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	44.00~	1~	0~	IS$$230457153077970 ~	IS$$268869988820730 ~	IS$$347756174535246 ~	IS$$386169010278006 ~	6198621
MTE D25-1-W20-21	25.00	21.00	20.00	20.00	61.00	115.00	W	24.00	Y ~	1 ~	TS21 ~	TK21 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	65.00~	1~	0~	IS$$230457153077970 ~	IS$$268869988820730 ~	IS$$347756174535246 ~	IS$$386169010278006 ~	6196998
MTE D29-1-W25-30	29.00	30.00	25.00	22.20	50.00	110.00	W	32.00	Y ~	1 ~	TS30 ~	TK30 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	54.00~	1~	0~	IS$$307245906307527 ~	IS$$424528933298913 ~	~	~	6198622
MTE D31-1-W25-30	31.00	30.00	25.00	25.00	90.00	150.00	W	60.00	Y ~	1 ~	TS30 ~	TK30 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	94.00~	1~	0~	IS$$307245906307527 ~	IS$$424528933298913 ~	~	~	6198623
MTE D38-1-W32-30	38.00	30.00	32.00	32.00	86.00	150.00	W	0.90	Y ~	1 ~	TS30 ~	TK30 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	90.00~	1~	0~	IS$$307245906307527 ~	IS$$424528933298913 ~	~	~	6198624
MTE D48-1-W40-40	48.00	40.00	40.00	35.00	78.00	153.00	W	1.30	Y ~	1 ~	TS40 ~	TK40 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	83.00~	1~	0~	IS$$192114982603625 ~	IS$$309444800505875 ~	~	~	6198625
MTE D48-1-W40-40-B	48.00	40.00	40.00	36.50	138.00	210.00	W	1.50	Y ~	1 ~	TS40 ~	TK40 ~	~	71EF07E083383 ~	~	1~	0.150~	0.050~	140.00~	1~	0~	IS$$192114982603625 ~	IS$$309444800505875 ~	~	~	6198626

Minimum bore should be one-third larger than D (diameter)
All end mills are equipped with a bore for internal coolant
