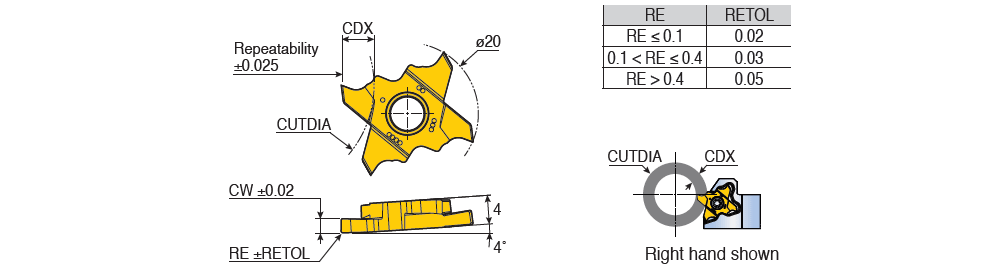

TQS 20-R/L : 4 cutting edge inserts with high positive rake angle for parting, precise grooving and next to the shoulder machining in swiss turn

Designation	CW	RE	CDX	HAND	ClssID	S1	SC	fg (min)	fg (max)	CB1	W	W+-toler	CEDC	COATP	CBMD	GRDMFG	IIC	GICAT	GIREM	giic	Grade & Vc Click on grade for cutting speed value
TQS 20-0.50-0.05-L	0.50	0.05	2.20	L ~	71DDA089C8D1E ~	20.00~	~	0.03	0.07	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$618385354172284 ~	6323464		1	TT4430
TQS 20-0.50-0.05-R	0.50	0.05	2.20	R ~	71DDA089C8D1E ~	20.00~	~	0.03	0.07	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$1195754368976992 ~	6323465		1	TT4430
TQS 20-1.00-0.10-L	1.00	0.10	2.70	L ~	71DDA089C8D1E ~	20.00~	~	0.03	0.07	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$618385354172284 ~	6323466		1	TT4430
TQS 20-1.00-0.10-R	1.00	0.10	2.70	R ~	71DDA089C8D1E ~	20.00~	~	0.03	0.07	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$1195754368976992 ~	6323467		1	TT4430
TQS 20-1.50-0.10-L	1.50	0.10	5.00	L ~	71DDA089C8D1E ~	20.00~	~	0.03	0.10	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$618385354172284 ~	6323468		1	TT4430
TQS 20-1.50-0.10-R	1.50	0.10	5.00	R ~	71DDA089C8D1E ~	20.00~	~	0.03	0.10	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$1195754368976992 ~	6323469		1	TT4430
TQS 20-2.00-0.10-L	2.00	0.10	5.00	L ~	71DDA089C8D1E ~	20.00~	~	0.04	0.12	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$618385354172284 ~	6323470		1	TT4430
TQS 20-2.00-0.10-R	2.00	0.10	5.00	R ~	71DDA089C8D1E ~	20.00~	~	0.04	0.12	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$1195754368976992 ~	6323471		1	TT4430
TQS 20-2.00-0.20-R	2.00	0.20	5.00	R ~	71DDA089C8D1E ~	20.00~	~	0.04	0.12	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$1195754368976992 ~	6230340		1	TT4430
TQS 20-2.00-1.00-L	2.00	1.00	5.00	L ~	71DDA089C8D1E ~	20.00~	~	0.05	0.13	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$618385354172284 ~	6325183	Full radius insert	1	TT4430
TQS 20-2.00-1.00-R	2.00	1.00	5.00	R ~	71DDA089C8D1E ~	20.00~	~	0.05	0.13	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$1195754368976992 ~	6323472	Full radius insert	1	TT4430
TQS 20-2.50-0.10-L	2.50	0.10	5.00	L ~	71DDA089C8D1E ~	20.00~	~	0.04	0.15	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$618385354172284 ~	6325184		1	TT4430
TQS 20-2.50-0.10-R	2.50	0.10	5.00	R ~	71DDA089C8D1E ~	20.00~	~	0.04	0.15	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$1195754368976992 ~	6325185		1	TT4430
TQS 20-3.00-0.10-L	3.00	0.10	5.00	L ~	71DDA089C8D1E ~	20.00~	~	0.04	0.16	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$618385354172284 ~	6325186		1	TT4430
TQS 20-3.00-0.10-R	3.00	0.10	5.00	R ~	71DDA089C8D1E ~	20.00~	~	0.04	0.16	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$1195754368976992 ~	6325187		1	TT4430
TQS 20-3.00-1.50-L	3.00	1.50	5.00	L ~	71DDA089C8D1E ~	20.00~	~	0.04	0.16	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$618385354172284 ~	6325188	Full radius insert	1	TT4430
TQS 20-3.00-1.50-R	3.00	1.50	5.00	R ~	71DDA089C8D1E ~	20.00~	~	0.04	0.16	~	0.00~	0.00~	4~	PVD ~	S ~	TT4430~	IS$$1195754368976992 ~	6325189	Full radius insert	1	TT4430

For parting and grooving range, click on "More Info".
