TEBLV-M-06 : Modular end mills with T-FLEXTEC adaptation & double sided square inserts BLMV of 4 cutting edges

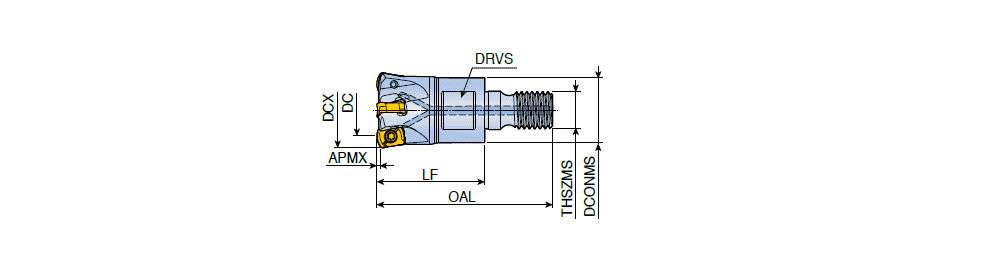

Designation	Tool sty	CICT	DCX	DC	DCONMS	LF	OAL	THSZMS	APMX	DRVS		PD		S1	Rd	Insert	MIID	ClssID	K	CCTMS	CCFMS	FF/RN	IIC	LTA	TQ_3	ZEFF	ZEFP	ZNP	GICAT
TEBLV 216-M08-06	MODULAR ~	2	16.00	9.10	13.00	25.00	42.50	M08	0.70	10.0	O ~	RC ~	0.03~	6.00~	5.10~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	25.00~	0~	2~	2~	2~	6247693
TEBLV 217-M08-06	MODULAR ~	2	17.00	10.10	13.00	25.00	42.50	M08	0.70	10.0	O ~	RC ~	0.03~	6.00~	4.50~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	25.00~	0~	2~	2~	2~	6259775
TEBLV 218-M08-06	MODULAR ~	2	18.00	11.20	13.00	25.00	42.50	M08	0.70	10.0	O ~	RC ~	0.03~	6.00~	4.40~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	25.00~	0~	2~	2~	2~	6259777
TEBLV 220-M10-06	MODULAR ~	2	20.00	12.00	18.00	30.00	50.00	M10	1.00	15.0	O ~	RF ~	0.06~	6.00~	2.50~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	30.00~	0~	2~	2~	2~	6259779
TEBLV 320-M10-06	MODULAR ~	3	20.00	12.00	18.00	30.00	50.00	M10	1.00	15.0	O ~	F ~	0.05~	6.00~	2.50~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	30.00~	0~	3~	3~	3~	6247694
TEBLV 321-M10-06	MODULAR ~	3	21.00	13.00	18.00	30.00	50.00	M10	1.00	15.0	O ~	RF ~	0.06~	6.00~	2.30~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	30.00~	0~	3~	3~	3~	6259782
TEBLV 322-M10-06	MODULAR ~	3	22.00	14.00	18.00	30.00	50.00	M10	1.00	15.0	O ~	RF ~	0.06~	6.00~	2.70~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	30.00~	0~	3~	3~	3~	6259784
TEBLV 325-M12-06	MODULAR ~	3	25.00	17.00	21.00	35.00	57.00	M12	1.00	17.0	O ~	RC ~	0.09~	6.00~	2.50~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	35.00~	0~	3~	3~	3~	6259785
TEBLV 326-M12-06	MODULAR ~	3	26.00	18.00	21.00	35.00	57.00	M12	1.00	17.0	O ~	RC ~	0.10~	6.00~	2.20~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	35.00~	0~	3~	3~	3~	6259787
TEBLV 425-M12-06	MODULAR ~	4	25.00	17.00	21.00	35.00	57.00	M12	1.00	17.0	O ~	RF ~	0.09~	6.00~	2.50~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	35.00~	0~	4~	4~	4~	6247696
TEBLV 426-M12-06	MODULAR ~	4	26.00	18.00	21.00	35.00	57.00	M12	1.00	17.0	O ~	RF ~	0.10~	6.00~	2.20~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	35.00~	0~	4~	4~	4~	6259793
TEBLV 432-M16-06	MODULAR ~	4	32.00	24.00	29.00	40.00	65.00	M16	1.00	25.0	O ~	RF ~	0.20~	6.00~	1.40~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	40.00~	0~	4~	4~	4~	6259795
TEBLV 433-M16-06	MODULAR ~	4	33.00	25.00	29.00	40.00	65.00	M16	1.00	25.0	O ~	RF ~	0.20~	6.00~	1.30~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	40.00~	0~	4~	4~	4~	6259797
TEBLV 435-M16-06	MODULAR ~	4	35.00	27.00	29.00	43.00	68.00	M16	1.00	25.0	O ~	RF ~	0.23~	6.00~	1.20~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	43.00~	0~	4~	4~	4~	6259800
TEBLV 530-M16-06	MODULAR ~	5	30.00	22.00	29.00	40.00	65.00	M16	1.00	25.0	O ~	F ~	0.19~	6.00~	1.60~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	40.00~	0~	5~	5~	5~	6259804
TEBLV 532-M16-06	MODULAR ~	5	32.00	24.00	29.00	40.00	65.00	M16	1.00	25.0	O ~	F ~	0.20~	6.00~	1.40~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	40.00~	0~	5~	5~	5~	6247697
TEBLV 533-M16-06	MODULAR ~	5	33.00	25.00	29.00	40.00	65.00	M16	1.00	25.0	O ~	F ~	0.21~	6.00~	1.30~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	40.00~	0~	5~	5~	5~	6259807
TEBLV 535-M16-06	MODULAR ~	5	35.00	27.00	29.00	43.00	68.00	M16	1.00	25.0	O ~	F ~	0.23~	6.00~	1.25~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	43.00~	0~	5~	5~	5~	6247699
TEBLV 542-M16-06	MODULAR ~	5	42.00	34.00	29.00	43.00	68.00	M16	1.00	25.0	O ~	F ~	0.27~	6.00~	1.00~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	43.00~	0~	5~	5~	5~	6258233
TEBLV 640-M16-06	MODULAR ~	6	40.00	32.00	29.00	43.00	68.00	M16	1.00	25.0	O ~	XF ~	0.25~	6.00~	1.20~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	43.00~	0~	6~	6~	6~	6247700
TEBLV 642-M16-06	MODULAR ~	6	42.00	34.00	29.00	43.00	68.00	M16	1.00	25.0	O ~	XF ~	0.26~	6.00~	1.00~	W4F-BLMV06 ~	BLMV 0603R-M	71E01A05D27A8 ~	90.0~	SAI ~	02 ~	FF ~	IS$$3038125042073454 ~	43.00~	0~	6~	6~	6~	6258232
