8D-TF45-R-14 : 45° Face mills with 8 cutting edges of double-sided Square inserts SQKU 14 for general milling

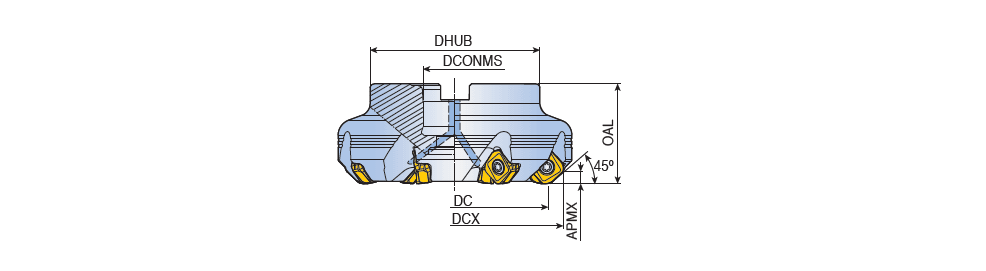

Designation	S2	Tool sty	DC	DCX	CICT	DCONMS	DHUB	OAL	APMX	d1		Arbor		Mtg. Ref	S1	D3	Rd	K	R/L	PD	Insert	MIID	ClssID	CCTMS	CCFMS	IIC	LTA	ZEFF	ZEFP	ZNP	GICAT
8D-TF45-480-27R-14	~	FACE MILL ~	80.00	95.50	4	27.00	70.00	50.00	6.00	0.00~	O	A	1.40	LH M12X30	14.00~	0.00~	0.00~	45.0~	~	C ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	~	50.00~	4~	4~	4~	6273727
8D-TF45-5100-32R-14	~	FACE MILL ~	100.00	115.50	5	32.00	85.00	50.00	6.00	0.00~	O	A	2.20	LH M16X35	14.00~	0.00~	0.00~	45.0~	~	C ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	~	50.00~	5~	5~	5~	6273728
8D-TF45-6125-40R-14	~	FACE MILL ~	125.00	140.50	6	40.00	85.00	63.00	6.00	0.00~	O	A	4.10	SH M20X40	14.00~	0.00~	0.00~	45.0~	~	C ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	~	63.00~	6~	6~	6~	6264304
8D-TF45-7160-40R-14	~	FACE MILL ~	160.00	175.00	7	40.00	110.00	63.00	6.00	0.00~	X	C	5.60	-	14.00~	0.00~	0.00~	45.0~	~	C ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	~	63.00~	7~	7~	7~	6264305
8D-TF45-8200-60R-14	~	FACE MILL ~	200.00	215.50	8	60.00	130.00	63.00	6.00	0.00~	X	C	8.00	-	14.00~	0.00~	0.00~	45.0~	~	C ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	~	63.00~	8~	8~	8~	6264306
8D-TF45-450-22R-14	22 ~	FACE MILL ~	50.00	65.50	4	22.00	45.00	40.00	6.00	0.00~	O	A	0.60	LH M10X25	14.00~	0.00~	0.00~	45.0~	~	RC ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	40.00~	4~	4~	4~	6247579
8D-TF45-650-22R-14	22 ~	FACE MILL ~	50.00	65.50	6	22.00	45.00	40.00	6.00	0.00~	O	A	0.60	LH M10X25	14.00~	0.00~	0.00~	45.0~	~	RF ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	40.00~	6~	6~	6~	6247580
8D-TF45-663-22R-14	22 ~	FACE MILL ~	63.00	78.50	6	22.00	47.00	50.00	6.00	0.00~	O	A	1.10	SH M10X30	14.00~	0.00~	0.00~	45.0~	~	RF ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	50.00~	6~	6~	6~	6247581
8D-TF45-863-22R-14	22 ~	FACE MILL ~	63.00	78.50	8	22.00	47.00	50.00	6.00	0.00~	O	A	1.00	SH M10X30	14.00~	0.00~	0.00~	45.0~	~	F ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	50.00~	8~	8~	8~	6247582
8D-TF45-780-27R-14	27 ~	FACE MILL ~	80.00	95.50	7	27.00	70.00	50.00	6.00	0.00~	O	A	1.70	LH M12X30	14.00~	0.00~	0.00~	45.0~	~	RF ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	50.00~	7~	7~	7~	6247584
8D-TF45-1080-27R-14	28 ~	FACE MILL ~	80.00	95.50	10	27.00	70.00	50.00	6.00	0.00~	O	A	1.70	LH M12X30	14.00~	0.00~	0.00~	45.0~	~	F ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	50.00~	10~	10~	10~	6247586
8D-TF45-8100-32R-14	32 ~	FACE MILL ~	100.00	115.50	8	32.00	85.00	50.00	6.00	0.00~	O	A	2.60	LH M16X35	14.00~	0.00~	0.00~	45.0~	~	RF ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	50.00~	8~	8~	8~	6247587
8D-TF45-12100-32R-14	33 ~	FACE MILL ~	100.00	115.50	12	32.00	85.00	50.00	6.00	0.00~	O	A	2.50	LH M16X35	14.00~	0.00~	0.00~	45.0~	~	F ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	50.00~	12~	12~	12~	6247588
8D-TF45-10125-40R-14	39 ~	FACE MILL ~	125.00	140.50	10	40.00	85.00	63.00	6.00	0.00~	O	A	4.40	SH M20X40	14.00~	0.00~	0.00~	45.0~	~	RF ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	63.00~	10~	10~	10~	6247589
8D-TF45-16125-40R-14	39 ~	FACE MILL ~	125.00	140.50	16	40.00	85.00	63.00	6.00	0.00~	O	A	4.30	SH M20X40	14.00~	0.00~	0.00~	45.0~	~	F ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	63.00~	16~	16~	16~	6247590
8D-TF45-12160-40R-14	40 ~	FACE MILL ~	160.00	175.50	12	40.00	110.00	63.00	6.00	0.00~	X	C	5.90	-	14.00~	0.00~	0.00~	45.0~	~	RF ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	63.00~	12~	12~	12~	6247591
8D-TF45-20160-40R-14	40 ~	FACE MILL ~	160.00	175.50	20	40.00	110.00	63.00	6.00	0.00~	X	C	5.90	-	14.00~	0.00~	0.00~	45.0~	~	XF ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	63.00~	20~	20~	20~	6247592
8D-TF45-18200-60R-14	60 ~	FACE MILL ~	200.00	215.50	18	60.00	130.00	63.00	6.00	0.00~	X	C	8.40	-	14.00~	0.00~	0.00~	45.0~	~	RF ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	63.00~	18~	18~	18~	6247593
8D-TF45-26200-60R-14	60 ~	FACE MILL ~	200.00	215.50	26	60.00	130.00	63.00	6.00	0.00~	X	C	8.30	-	14.00~	0.00~	0.00~	45.0~	~	XF ~	C8M-SQ14 ~	SQKU 1406 ANR-M	71E01A05B627B ~	FDA ~	02 ~	IS$$702581505066558 ~	63.00~	26~	26~	26~	6247594

-Mounting bolt with coolant through hole is available on request (ordering example: SH M10x1.5x30-C)
