TaeguTec Cutting Tools - Metal Working Tools - Hole Making -

3HD-CI12 (12xD) : 3 Flute Solid carbide drills with coolant holes for high productivity

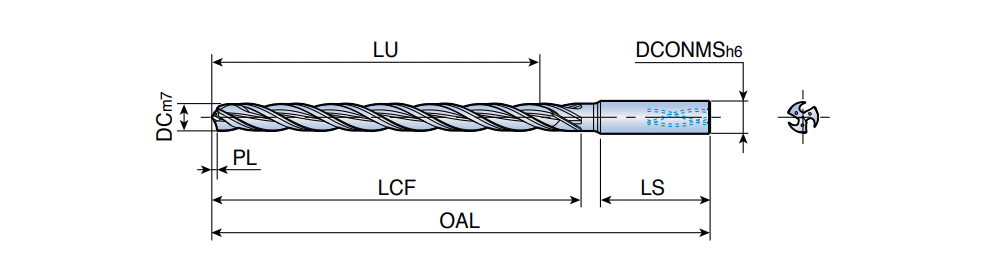

Designation	Tool sty	DC	DCONMS	OAL	SIG	LU	LCF	LS	PL	d	Zeff		ULDR	Machines	Min Tol	Max Tol	Shank	ClssID	CCFMS	CCTMS	GRDMFG	ISYC	LTA	NOF	GICAT	giic	Grade & Vc Click on grade for cutting speed value
3HD 060-069-06 CI12	SOLID TYPE ~	6.00	6.00	116.00	0~	69.0	78.0	36.0	1.38	6.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	78.62~	3~	6247318	1	TT5130
3HD 065-096-08 CI12	SOLID TYPE ~	6.50	8.00	146.00	0~	96.0	108.0	36.0	1.57	8.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	108.43~	3~	6247798	1	TT5130
3HD 070-096-08 CI12	SOLID TYPE ~	7.00	8.00	146.00	0~	96.0	108.0	36.0	1.60	8.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	108.40~	3~	6247799	1	TT5130
3HD 075-096-08 CI12	SOLID TYPE ~	7.50	8.00	146.00	0~	96.0	108.0	36.0	1.78	8.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	108.22~	3~	6247800	1	TT5130
3HD 080-096-08 CI12	SOLID TYPE ~	8.00	8.00	146.00	0~	96.0	108.0	36.0	1.81	8.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	108.19~	3~	6247801	1	TT5130
3HD 085-105-10 CI12	SOLID TYPE ~	8.50	10.00	162.00	0~	105.0	120.0	40.0	2.07	10.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	119.93~	3~	6247802	1	TT5130
3HD 090-105-10 CI12	SOLID TYPE ~	9.00	10.00	162.00	0~	105.0	120.0	40.0	2.10	10.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	119.90~	3~	6247803	1	TT5130
3HD 095-105-10 CI12	SOLID TYPE ~	9.50	10.00	162.00	0~	105.0	120.0	40.0	2.27	10.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	119.73~	3~	6247804	1	TT5130
3HD 100-105-10 CI12	SOLID TYPE ~	10.00	10.00	162.00	0~	105.0	120.0	40.0	2.30	10.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	119.70~	3~	6238197	1	TT5130
3HD 105-139-12 CI12	SOLID TYPE ~	10.50	12.00	204.00	0~	139.0	156.0	45.0	2.56	12.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	156.44~	3~	6247805	1	TT5130
3HD 110-139-12 CI12	SOLID TYPE ~	11.00	12.00	204.00	0~	139.0	156.0	45.0	2.59	12.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	156.41~	3~	6247806	1	TT5130
3HD 115-139-12 CI12	SOLID TYPE ~	11.50	12.00	204.00	0~	139.0	156.0	45.0	2.76	12.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	156.24~	3~	6247807	1	TT5130
3HD 120-139-12 CI12	SOLID TYPE ~	12.00	12.00	204.00	0~	139.0	156.0	45.0	2.79	12.00~	3~	Y ~	0.00~	~	0~	0~	C ~	71E01A0608FE4 ~	01 ~	ZYL ~	TT5130~	302-01 ~	156.21~	3~	6247319	1	TT5130

For recommended machining condition, please click on "More Info"
