TaeguTec Cutting Tools - Metal Working Tools - Milling & Solid End mills -

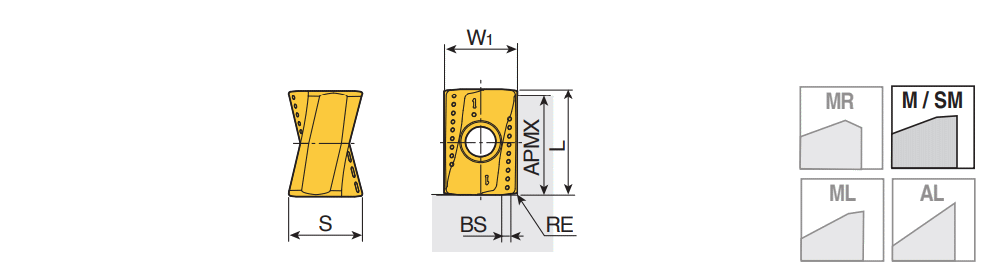

ANHX 11/16 R-M : Double sided inserts with 4 helical positive cutting edges for general machining and 90° shoulders

Designation	L	W1	BS	S	RE	APMX	S1	ap (min)	ap (max)	fz (max)	fz (min)	SF	CEDC	Insert	SC	ClssID	ESP	CB	GRDMFG	IIC	Pocket	WEP	GICAT	giic	Tough ‹————› Hard Grade & Vc Click on grade for cutting speed value
ANHX 110604R-M	12.00	9.20	1.50	8.50	0.40	11.00	11.00~	3.00	9.00	0.150	0.080	M6 ~	4~	C2M-AN11 ~	H ~	71DD68D91938A ~	G60 ~	M ~	TT2510~	IS$$394832874564720 ~	ANM(H)X 11 ~	0~	6131238	4	TT8080 TT9080 TT6080 TT2510
ANHX 110608R-M	12.00	9.20	1.10	8.50	0.80	11.00	11.00~	3.00	9.00	0.150	0.080	M6 ~	4~	C2M-AN11 ~	H ~	~	G60 ~	M ~	TT2510~	IS$$394832874564720 ~	ANM(H)X 11 ~	0~	6178724	7	TT8020 TT8080 TT7080 TT9080 TT7515 TT6080 TT2510
ANHX 110616R-M	12.00	9.20	0.70	8.50	1.60	11.00	11.00~	3.00	9.00	0.150	0.080	M6 ~	4~	C2M-AN11 ~	H ~	71DD68D91938A ~	G60 ~	M ~	TT2510~	IS$$394832874564720 ~	ANM(H)X 11 ~	0~	6131241	3	TT8080 TT9080 TT2510
ANHX 160704R-M	16.00	11.00	1.70	10.70	0.40	15.00	16.00~	4.50	12.00	0.200	0.100	M6 ~	4~	C2M-AN16 ~	H ~	71DD68D91938A ~	G60 ~	M ~	TT2510~	IS$$671076056717965 ~	ANM(H)X 16 ~	0~	6131242	6	TT8080 TT7080 TT9030 TT9080 TT6080 TT2510
ANHX 160708R-M	16.00	11.00	1.40	10.60	0.80	15.00	16.00~	4.50	12.00	0.200	0.100	M6 ~	4~	C2M-AN16 ~	H ~	71DD68D91938A ~	G60 ~	M ~	8525B ~	IS$$671076056717965 ~	ANM(H)X 16 ~	0~	6338567	9	TT8020 TT8080 TT8525B TT7080 TT9030 TT9080 TT7515 TT6080 TT2510
ANHX 160716R-M	16.00	11.00	0.60	10.50	1.60	15.00	16.00~	4.50	12.00	0.200	0.100	M6 ~	4~	C2M-AN16 ~	H ~	71DD68D91938A ~	G60 ~	M ~	TT6080~	IS$$671076056717965 ~	ANM(H)X 16 ~	0~	5615300	4	TT8080 TT7080 TT9080 TT6080
ANHX 160720R-M	16.00	11.00	0.20	10.50	2.00	15.00	16.00~	4.50	12.00	0.200	0.100	M8 ~	4~	C2M-AN16 ~	H ~	71DD68D91938A ~	G60 ~	M ~	TT7080~	IS$$671076056717965 ~	ANM(H)X 16 ~	0~	5612778	1	TT7080
ANHX 160724R-M	16.00	11.00	-	10.40	2.40	15.00	16.00~	4.50	12.00	0.200	0.100	M8 ~	4~	C2M-AN16 ~	H ~	71DD68D91938A ~	G60 ~	M ~	TT2510~	IS$$671076056717965 ~	ANM(H)X 16 ~	0~	6131245	4	TT7080 TT9080 TT6080 TT2510
