TaeguTec Cutting Tools - Metal Working Tools - Parting & Grooving -

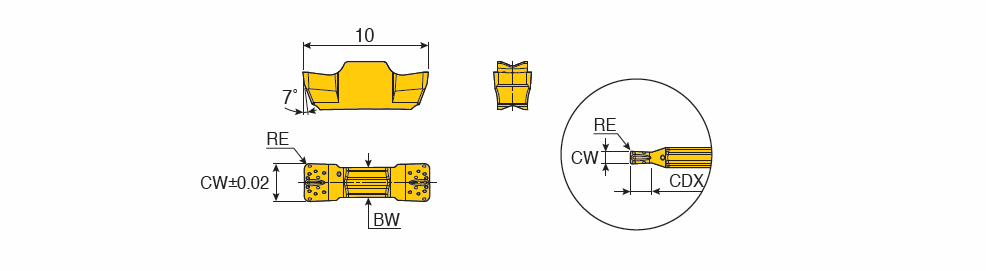

TDIP : Precision ground double-ended inserts for Internal & external Turning and grooving

Designation	SSC	CW	RE	BW	CDX	S1	SC	R	ft (min)	ft (max)	ap (min)	ap (max)	fg (min)	fg (max)	CB1	W	W+-toler	ClssID	HAND	CEDC	COATP	CBMD	GRDMFG	IIC	GICAT	GIREM	giic	Grade & Vc Click on grade for cutting speed value
TDIP 1.00-0.10	2	1.00	0.10	1.6	1.60	2.00~	L ~	0.050~	0.00	0.00	0.00	0.00	0.01	0.03	P5 ~	1.00~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$400346776846050 ~	6402250		1	TT9080
TDIP 1.00-0.50	2	1.00	0.50	1.6	1.60	2.00~	L ~	0.050~	0.00	0.00	0.00	0.00	0.01	0.04	P5 ~	1.00~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$400346776846050 ~	6402251		1	TT9080
TDIP 1.20-0.00	2	1.20	0.00	1.6	1.80	2.00~	L ~	0.050~	0.00	0.00	0.00	0.00	0.01	0.03	P5 ~	1.20~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$400346776846050 ~	6402252		1	TT9080
TDIP 1.40-0.00	2	1.40	0.00	1.6	2.00	2.00~	L ~	0.050~	0.00	0.00	0.00	0.00	0.02	0.04	P5 ~	1.40~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$400346776846050 ~	6308829		1	TT9080
TDIP 1.50-0.10	2	1.50	0.10	1.6	2.00	2.00~	L ~	0.050~	0.00	0.00	0.00	0.00	0.02	0.04	P5 ~	1.50~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$400346776846050 ~	6402254		1	TT9080
TDIP 2.00E-0.10	2	2.00	0.10	1.6	-	2.00~	L ~	0.050~	0.05	0.07	0.20	0.60	0.03	0.05	P5 ~	2.00~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$400346776846050 ~	6402255		1	TT9080
TDIP 2.00E-0.20	2	2.00	0.20	1.6	-	2.00~	L ~	0.050~	0.05	0.07	0.20	0.60	0.03	0.05	P5 ~	2.00~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$400346776846050 ~	6402130		1	TT9080
TDIP 2.00E-1.00	2	2.00	1.00	1.6	-	2.00~	L ~	0.050~	0.08	0.12	0.00	0.60	0.04	0.07	P5 ~	2.00~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$400346776846050 ~	6402256	Full radius insert	1	TT9080
TDIP 2.15E-0.15	2	2.15	0.15	1.6	-	2.00~	L ~	0.050~	0.06	0.08	0.20	0.60	0.04	0.06	P5 ~	2.15~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$400346776846050 ~	6402343		1	TT9080
TDIP 2.50E-0.20	3	2.50	0.20	2.4	-	3.00~	L ~	0.050~	0.07	0.09	0.20	1.10	0.04	0.07	P5 ~	2.50~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$431752020833985 ~	6402257		1	TT9080
TDIP 3.00E-0.20	3	3.00	0.20	2.4	-	3.00~	L ~	0.050~	0.11	0.14	0.30	1.30	0.05	0.09	P5 ~	3.00~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$431752020833985 ~	6308830		1	TT9080
TDIP 3.00E-1.50	3	3.00	1.50	2.4	-	3.00~	L ~	0.050~	0.13	0.20	0.00	1.50	0.05	0.11	P5 ~	3.00~	0.02~	71DDA089C8D1E ~	N ~	2~	PVD ~	P ~	TT9080~	IS$$431752020833985 ~	6308831	Full radius insert	1	TT9080
