MINT R/L 07 : MINT: Mini carbide bars for internal turning and chamfering in Dmin = 5.0 - 7.0 mm

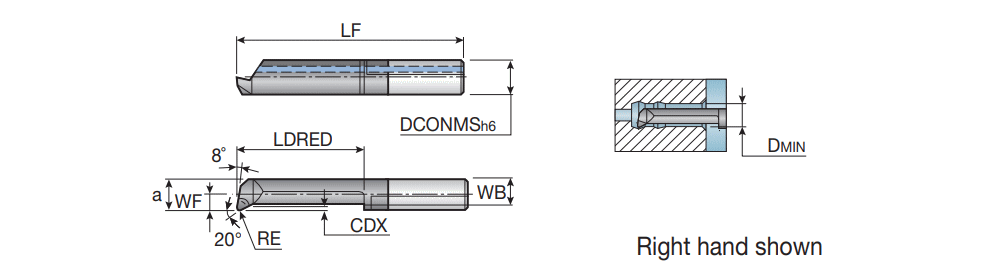

Designation	DCONMS	WF	a	WB	l1	LDRED	RE	CDX	DMIN	HAND	S1	Tool typ	R	ap (min)	ap (max)	ft (min)	ft (max)	ClssID	CEDC	COATP		GRDMFG	GICAT	giic	Grade & Vc Click on grade for cutting speed value
MINTL07-090015D050	7.00	0.90	4.40	3.7	25.00	10.0	0.15	0.50	5.00	L	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861122	1	TT9030
MINTL07-140015D050	7.00	0.90	4.40	3.7	30.00	15.0	0.15	0.50	5.00	L	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861107	1	TT9030
MINTL07-190015D050	7.00	0.90	4.40	3.7	35.00	20.0	0.15	0.50	5.00	L	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861027	1	TT9030
MINTL07-240015D050	7.00	0.90	4.40	3.7	40.00	25.0	0.15	0.50	5.00	L	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861098	1	TT9030
MINTL07-290015D050	7.00	0.90	4.40	3.7	45.00	30.0	0.15	0.50	5.00	L	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861053	1	TT9030
MINTR07-090015D050	7.00	0.90	4.40	3.7	25.00	10.0	0.15	0.50	5.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861149	1	TT9030
MINTR07-140015D050	7.00	0.90	4.40	3.7	30.00	15.0	0.15	0.50	5.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861126	1	TT9030
MINTR07-190015D050	7.00	0.90	4.40	3.7	35.00	20.0	0.15	0.50	5.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861145	1	TT9030
MINTR07-240015D050	7.00	0.90	4.40	3.7	40.00	25.0	0.15	0.50	5.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861140	1	TT9030
MINTR07-290015D050	7.00	0.90	4.40	3.7	45.00	30.0	0.15	0.50	5.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861127	1	TT9030
MINTR07-340015D050	7.00	0.90	4.40	3.7	50.00	35.0	0.15	0.50	5.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861130	1	TT9030
MINTL07-140015D060	7.00	1.80	5.30	4.4	30.00	15.0	0.15	0.50	6.00	L	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861108	1	TT9030
MINTL07-210015D060	7.00	1.80	5.30	4.4	37.00	22.0	0.15	0.50	6.00	L	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861097	1	TT9030
MINTL07-240015D060	7.00	1.80	5.30	4.4	40.00	25.0	0.15	0.50	6.00	L	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861052	1	TT9030
MINTL07-290015D060	7.00	1.80	5.30	4.4	45.00	30.0	0.15	0.50	6.00	L	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861109	1	TT9030
MINTR07-140015D060	7.00	1.80	5.30	4.4	30.00	15.0	0.15	0.50	6.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861144	1	TT9030
MINTR07-210015D060	7.00	1.80	5.30	4.4	37.00	22.0	0.15	0.50	6.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861137	1	TT9030
MINTR07-240015D060	7.00	1.80	5.30	4.4	40.00	25.0	0.15	0.50	6.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861134	1	TT9030
MINTR07-290015D060	7.00	1.80	5.30	4.4	45.00	30.0	0.15	0.50	6.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861143	1	TT9030
MINTR07-340015D060	7.00	1.80	5.30	4.4	50.00	35.0	0.15	0.50	6.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861131	1	TT9030
MINTR07-410015D060	7.00	1.80	5.30	4.4	57.00	42.0	0.15	0.50	6.00	R	7.00~	ROUND ~	0.005~	0.00~	0.50~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861150	1	TT9030
MINTL07-190015D068	7.00	2.80	6.30	5.4	35.00	20.0	0.15	0.60	6.80	L	7.00~	ROUND ~	0.005~	0.00~	0.60~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861068	1	TT9030
MINTL07-290015D068	7.00	2.80	6.30	5.4	45.00	30.0	0.15	0.60	6.80	L	7.00~	ROUND ~	0.005~	0.00~	0.60~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861028	1	TT9030
MINTL07-340015D070	7.00	2.80	6.30	5.4	50.00	35.0	0.15	0.60	7.00	L	7.00~	ROUND ~	0.005~	0.00~	0.60~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861069	1	TT9030
MINTR07-190015D068	7.00	2.80	6.30	5.4	35.00	20.0	0.15	0.60	6.80	R	7.00~	ROUND ~	0.005~	0.00~	0.60~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861129	1	TT9030
MINTR07-240015D068	7.00	2.80	6.30	5.4	40.00	25.0	0.15	0.60	6.80	R	7.00~	ROUND ~	0.005~	0.00~	0.60~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861142	1	TT9030
MINTR07-290015D068	7.00	2.80	6.30	5.4	45.00	30.0	0.15	0.60	6.80	R	7.00~	ROUND ~	0.005~	0.00~	0.60~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861146	1	TT9030
MINTR07-340015D070	7.00	2.80	6.30	5.4	50.00	35.0	0.15	0.60	7.00	R	7.00~	ROUND ~	0.005~	0.00~	0.60~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861147	1	TT9030
MINTR07-390015D070	7.00	2.80	6.30	5.4	55.00	40.0	0.15	0.60	7.00	R	7.00~	ROUND ~	0.005~	0.00~	0.60~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861141	1	TT9030
MINTR07-440015D070	7.00	2.80	6.30	5.4	60.00	45.0	0.15	0.60	7.00	R	7.00~	ROUND ~	0.005~	0.00~	0.60~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861128	1	TT9030
MINTR07-490015D070	7.00	2.80	6.30	5.4	65.00	50.0	0.15	0.60	7.00	R	7.00~	ROUND ~	0.005~	0.00~	0.60~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861151	1	TT9030
