TaeguTec Cutting Tools - Metal Working Tools - Parting & Grooving -

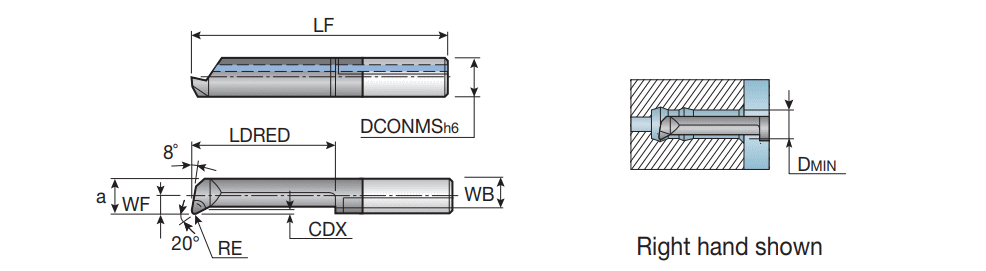

MINT R/L 04 : MINT: Mini carbide bars for internal turning and chamfering in Dmin = 0.6 - 4.0 mm

Designation	DCONMS	WF	a	WB	l1	LDRED	RE	CDX	DMIN	HAND	S1	Tool typ	R	ap (min)	ap (max)	ft (min)	ft (max)	ClssID	CEDC	COATP		GRDMFG	GICAT	GIREM	giic	Grade & Vc Click on grade for cutting speed value
MINTL04-090010D028	4.00	0.90	2.60	2.2	25.50	10.5	0.10	0.20	2.80	L	4.00~	ROUND ~	0.005~	0.00~	0.20~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861106		1	TT9030
MINTL04-150010D028	4.00	0.90	2.60	2.2	31.50	16.5	0.10	0.20	2.80	L	4.00~	ROUND ~	0.005~	0.00~	0.20~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861050		1	TT9030
MINTL04-190010D028	4.00	0.90	2.60	2.2	35.50	20.5	0.10	0.20	2.80	L	4.00~	ROUND ~	0.005~	0.00~	0.20~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861096		1	TT9030
MINTR04-090010D028	4.00	0.90	2.60	2.2	25.50	10.5	0.10	0.20	2.80	R	4.00~	ROUND ~	0.005~	0.00~	0.20~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861071		1	TT9030
MINTR04-150010D028	4.00	0.90	2.60	2.2	31.50	16.5	0.10	0.20	2.80	R	4.00~	ROUND ~	0.005~	0.00~	0.20~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861132		1	TT9030
MINTR04-190010D028	4.00	0.90	2.60	2.2	35.50	20.5	0.10	0.20	2.80	R	4.00~	ROUND ~	0.005~	0.00~	0.20~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861136		1	TT9030
MINTL04-090010D040	4.00	1.50	3.50	2.9	25.50	10.5	0.10	0.30	4.00	L	4.00~	ROUND ~	0.005~	0.00~	0.30~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861121		1	TT9030
MINTL04-150010D040	4.00	1.50	3.50	2.9	31.50	16.5	0.10	0.30	4.00	L	4.00~	ROUND ~	0.005~	0.00~	0.30~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861095		1	TT9030
MINTL04-190010D040	4.00	1.50	3.50	2.9	35.50	20.5	0.10	0.30	4.00	L	4.00~	ROUND ~	0.005~	0.00~	0.30~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861051		1	TT9030
MINTR04-090010D040	4.00	1.50	3.50	2.9	25.50	10.5	0.10	0.30	4.00	R	4.00~	ROUND ~	0.005~	0.00~	0.30~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861125		1	TT9030
MINTR04-150010D040	4.00	1.50	3.50	2.9	31.50	16.5	0.10	0.30	4.00	R	4.00~	ROUND ~	0.005~	0.00~	0.30~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861138		1	TT9030
MINTR04-190010D040	4.00	1.50	3.50	2.9	35.50	20.5	0.10	0.30	4.00	R	4.00~	ROUND ~	0.005~	0.00~	0.30~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861139		1	TT9030
MINTR04-230010D040	4.00	1.50	3.50	2.9	39.50	24.5	0.10	0.30	4.00	R	4.00~	ROUND ~	0.005~	0.00~	0.30~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861148		1	TT9030
MINTR04-270010D040	4.00	1.50	3.50	2.9	43.50	28.5	0.10	0.30	4.00	R	4.00~	ROUND ~	0.005~	0.00~	0.30~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861133		1	TT9030
MINTR04-020004D006	4.00	-	0.50	0.4	18.50	3.5	0.04	0.08	0.60	R	4.00~	ROUND ~	0.005~	0.00~	0.08~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861123	Max D.O.C: 0.01 - 0.03, max feed 0.01mm/rev	1	TT9030
MINTR04-030004D006	4.00	-	0.50	0.4	19.50	4.5	0.04	0.08	0.60	R	4.00~	ROUND ~	0.005~	0.00~	0.08~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861099	Max D.O.C: 0.01 - 0.03, max feed 0.01mm/rev	1	TT9030
MINTR04-040005D020	4.00	-	1.70	1.5	20.50	5.5	0.05	0.10	2.00	R	4.00~	ROUND ~	0.005~	0.00~	0.10~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861054		1	TT9030
MINTR04-045005D010	4.00	-	0.90	0.7	21.00	6.0	0.05	0.10	1.00	R	4.00~	ROUND ~	0.005~	0.00~	0.10~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861055		1	TT9030
MINTR04-065005D010	4.00	-	0.90	0.7	23.00	8.0	0.05	0.10	1.00	R	4.00~	ROUND ~	0.005~	0.00~	0.10~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861100		1	TT9030
MINTR04-090005D020	4.00	-	1.70	1.5	25.50	10.5	0.05	0.10	2.00	R	4.00~	ROUND ~	0.005~	0.00~	0.10~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861124		1	TT9030
MINTR04-140005D020	4.00	-	1.70	1.5	30.50	15.5	0.05	0.10	2.00	R	4.00~	ROUND ~	0.005~	0.00~	0.10~	0.01~	0.08~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861070		1	TT9030
