TaeguTec Cutting Tools - Metal Working Tools - Parting & Grooving -

MINF R/L 07-D60/D80 : MINF: Mini carbide bars for face grooving of Dmin = 6.0 - 8.0 mm

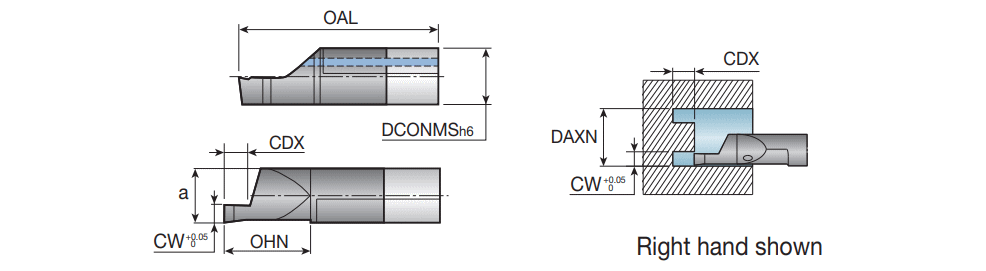

Designation	DCONMS	CW	a	OAL	OHN	CDX	DAXN	HAND	S1	Tool typ	R	ffg (min)	ffg (max)	ap (min)	ap (max)	ClssID	CEDC	COATP		GRDMFG	GICAT	giic	Grade & Vc Click on grade for cutting speed value
MINFR07-110100D060	7.00	1.00	5.20	27.00	11.0	1.50	6.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	1.50~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861045	1	TT9030
MINFR07-110100D080	7.00	1.00	5.90	27.00	12.0	1.50	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	1.50~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861089	1	TT9030
MINFL07-210150D080	7.00	1.50	5.90	37.00	22.0	2.50	8.00	L	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	2.50~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861010	1	TT9030
MINFR07-110150D060	7.00	1.50	5.20	27.00	11.0	2.00	6.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	2.00~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861090	1	TT9030
MINFR07-110150D080	7.00	1.50	5.90	27.00	12.0	2.50	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	2.50~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861046	1	TT9030
MINFR07-210150D080	7.00	1.50	5.90	37.00	22.0	2.50	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	2.50~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861112	1	TT9030
MINFL07-300200D080	7.00	2.00	5.90	45.00	31.0	3.00	8.00	L	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.00~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861014	1	TT9030
MINFR07-110200D060	7.00	2.00	5.20	27.00	11.0	3.00	6.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.00~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861015	1	TT9030
MINFR07-110200D080	7.00	2.00	5.90	27.00	12.0	3.00	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.00~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861058	1	TT9030
MINFR07-200200D080	7.00	2.00	5.90	36.00	21.0	3.00	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.00~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861031	1	TT9030
MINFR07-210200D080	7.00	2.00	5.90	37.00	22.0	3.00	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.00~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861059	1	TT9030
MINFR07-300200D080	7.00	2.00	5.90	45.00	30.0	3.00	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.00~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861608	1	TT9030
MINFR07-110250D080	7.00	2.50	5.90	27.00	12.0	3.50	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.50~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861030	1	TT9030
MINFR07-210250D080	7.00	2.50	5.90	37.00	22.0	3.50	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.50~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861113	1	TT9030
MINFR07-110300D080	7.00	3.00	5.90	27.00	12.0	3.50	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.50~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861074	1	TT9030
MINFR07-210300D080	7.00	3.00	5.90	37.00	22.0	3.50	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.50~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861114	1	TT9030
MINFR07-300300D080	7.00	3.00	5.90	46.00	31.0	3.50	8.00	R	7.00~	ROUND ~	0.005~	0.01~	0.04~	0.00~	3.50~	71E01A0E9CBA9 ~	1~	PVD ~	O ~	TT9030~	6861011	1	TT9030

The corner radius is less than 0.1mm
