TaeguTec Cutting Tools - Metal Working Tools - Turning -

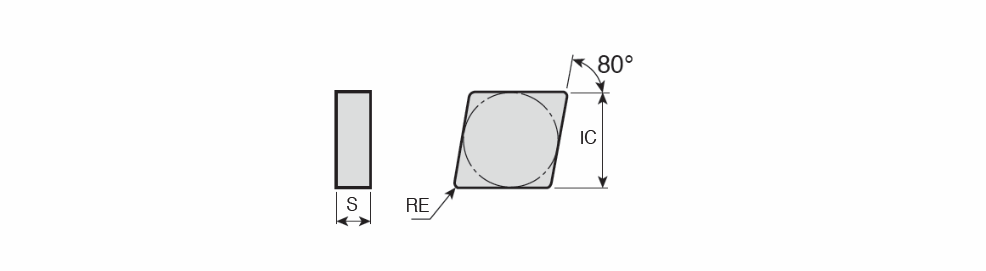

CNGN-CERAMIC : Negative 80° Rhombic ground Ceramic inserts without hole for cast iron & hardened steel machining

Designation	IC	S	RE	alpha	AN	ap (min)	ap (max)	ft (min)	ft (max)	CEDC	Precise	Utility	l	SC	ClssID	COATP	GRDMFG	IFS	IIC	INSI	INST	ISO STD	SSC	GICAT	giic	Tough ‹————› Hard Grade & Vc Click on grade for cutting speed value
CNGN 120404	12.70	4.76	0.40	80~	0.00~	0.10	3.00	0.05	0.15	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	AB30 ~	1~	ISO$CN1204041NA$$04 ~	31 ~	CNG ~	Y ~	12 ~	5700333	1	AB30
CNGN 120404 T6	12.70	4.76	0.40	80~	0.00~	0.10	3.00	0.05	0.15	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC430 ~	1~	ISO$CN1204041NA$$04 ~	31 T6 ~	CNG ~	Y ~	12 ~	5703522	1	TC430
CNGN 120408	12.70	4.76	0.80	80~	0.00~	0.10	3.00	0.05	0.20	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	AB20 ~	1~	ISO$CN1204081NA$$08 ~	32 ~	CNG ~	Y ~	12 ~	5702682	3	AB30 AB20 AB2010
CNGN 120408 E	12.70	4.76	0.80	80~	0.00~	0.10	3.00	0.05	0.20	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC3020~	1~	ISO$CN1204081NA$$08 ~	32 E ~	CNG ~	Y ~	12 ~	6311043	2	TC3030 TC3020
CNGN 120408 T6	12.70	4.76	0.80	80~	0.00~	0.10	3.00	0.05	0.20	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC430 ~	1~	ISO$CN1204081NA$$08 ~	32 T6 ~	CNG ~	Y ~	12 ~	5703416	1	TC430
CNGN 120408 T7	12.70	4.76	0.80	80~	0.00~	0.10	3.00	0.05	0.20	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	AS500 ~	1~	ISO$CN1204081NA$$08 ~	432 T7 ~	CNG ~	Y ~	~	5703039	1	AS500
CNGN 120412 E	12.70	4.76	1.20	80~	0.00~	0.10	3.00	0.05	0.25	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC3030~	1~	ISO$CN1204121NA$$12 ~	33 E ~	CNG ~	Y ~	~	6311048	2	TC3030 TC430
CNGN 120412 T6	12.70	4.76	1.20	80~	0.00~	0.10	3.00	0.05	0.25	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC3020~	1~	ISO$CN1204121NA$$12 ~	33 T6 ~	CNG ~	Y ~	12 ~	6320955	2	TC3020 TC430
CNGN 120412 T7	12.70	4.76	1.20	80~	0.00~	0.10	3.00	0.05	0.25	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	AW120 ~	1~	ISO$CN1204121NA$$12 ~	33 T7 ~	CNG ~	Y ~	12 ~	5703415	1	AW120
CNGN 120416 T6	12.70	4.76	1.60	80~	0.00~	0.10	3.00	0.05	0.30	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC430 ~	1~	ISO$CN1204161NA$$16 ~	34 T6 ~	CNG ~	Y ~	12 ~	5703524	1	TC430
CNGN 120708	12.70	7.94	0.80	80~	0.00~	0.10	3.00	0.05	0.20	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	AB20 ~	1~	ISO$CN1207081NA$$08 ~	52 ~	CNG ~	Y ~	12 ~	5702683	3	AB30 AB20 AB2010
CNGN 120708 E	12.70	7.94	0.80	80~	0.00~	0.10	3.00	0.05	0.20	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC3020~	1~	ISO$CN1207081NA$$08 ~	52 E ~	CNG ~	Y ~	12 ~	6311049	2	TC3030 TC3020
CNGN 120708 T6	12.70	7.94	0.80	80~	0.00~	0.10	3.00	0.05	0.20	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC3020~	1~	ISO$CN1207081NA$$08 ~	52 T6 ~	CNG ~	Y ~	12 ~	6133765	3	TC3030 TC3020 TC430
CNGN 120712	12.70	7.94	1.20	80~	0.00~	0.10	3.00	0.05	0.25	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	AB30 ~	1~	ISO$CN1207121NA$$12 ~	53 ~	CNG ~	Y ~	12 ~	5700942	2	AS10 AB30
CNGN 120712 E	12.70	7.94	1.20	80~	0.00~	0.10	3.00	0.05	0.25	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC3020~	1~	ISO$CN1207121NA$$12 ~	53 E ~	CNG ~	Y ~	12 ~	6311051	2	TC3030 TC3020
CNGN 120712 T6	12.70	7.94	1.20	80~	0.00~	0.10	3.00	0.05	0.25	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC3020~	1~	ISO$CN1207121NA$$12 ~	53 T6 ~	CNG ~	Y ~	12 ~	6176724	2	TC3020 TC430
CNGN 120712 T7	12.70	7.94	1.20	80~	0.00~	0.10	3.00	0.05	0.25	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	AW120 ~	1~	ISO$CN1207121NA$$12 ~	53 T7 ~	CNG ~	Y ~	12 ~	5703414	1	AW120
CNGN 120716	12.70	7.94	1.60	80~	0.00~	0.10	3.00	0.05	0.30	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	AB30 ~	1~	ISO$CN1207161NA$$16 ~	54 ~	CNG ~	Y ~	12 ~	5701514	2	SC10 AB30
CNGN 120716 T6	12.70	7.94	1.60	80~	0.00~	0.10	3.00	0.05	0.30	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	TC3020~	1~	ISO$CN1207161NA$$16 ~	54 T6 ~	CNG ~	Y ~	12 ~	6153629	2	TC3030 TC3020
CNGN 120716 T7	12.70	7.94	1.60	80~	0.00~	0.10	3.00	0.05	0.30	4~	P ~	~	12.90~	C ~	71DD68D301C30 ~	Ceramic ~	AW120 ~	1~	ISO$CN1207161NA$$16 ~	454 T7 ~	CNG ~	Y ~	12 ~	6130277	1	AW120

E : Honing without T-land
T6: Land 0.10 x 20°
T7: Land 0.2x20°, no honing
