TaeguTec Cutting Tools - Metal Working Tools - Parting & Grooving -

TDT (External Grooving only) : Precision double-ended inserts for external grooving only

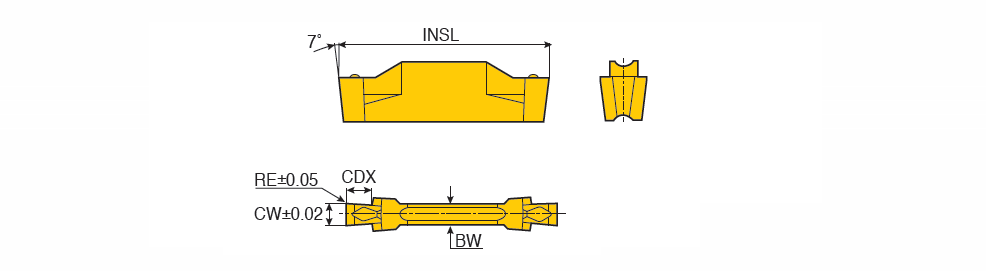

Designation	SSC	CW	RE	BW	INSL	CDX	h	S1	SC	R	fg (min)	fg (max)	CB1	S1	W	W+-toler	ClssID	HAND	CEDC	COATP	CBMD	GRDMFG	IIC	GICAT	GIREM	giic	Tough ‹————› Hard Grade & Vc Click on grade for cutting speed value
TDT 1.00-0.00	2	1.00	0.00	2.2	20.00	2.50	4.7~	2.00~	L ~	0.050~	0.02	0.04	P4E ~	2 ~	1.00~	0.02~	71DDA089C8D1E ~	N ~	2~	CVD ~	T ~	K10 ~	IS$$3818018202458112 ~	6400650	Only for grooving. Please use TGFR/L-4 holders	4	TT7220 TT9080 TT5100 K10
TDT 1.25-0.20	2	1.25	0.20	2.2	20.00	2.50	4.7~	2.00~	L ~	0.050~	0.02	0.05	P4E ~	2 ~	1.25~	0.02~	71DDA089C8D1E ~	N ~	2~	Cermet ~	T ~	CT3000~	IS$$3818018202458112 ~	6220725		1	CT3000
TDT 1.30-0.00	2	1.30	0.00	2.2	20.00	2.50	4.7~	2.00~	L ~	0.050~	0.02	0.05	P4E ~	2 ~	1.30~	0.02~	71DDA089C8D1E ~	N ~	2~	CVD ~	T ~	K10 ~	IS$$3818018202458112 ~	6400651	Only for grooving. Please use TGFR/L-4 holders	4	TT7220 TT9080 TT5100 K10
TDT 1.50-0.20	2	1.50	0.20	2.2	20.00	2.50	4.7~	2.00~	L ~	0.050~	0.03	0.07	P4E ~	2 ~	1.50~	0.02~	71DDA089C8D1E ~	N ~	2~	Cermet ~	T ~	CT3000~	IS$$3818018202458112 ~	6220726		1	CT3000
TDT 1.60-0.10	2	1.60	0.10	2.2	20.00	2.50	4.7~	2.00~	L ~	0.050~	0.03	0.07	P4E ~	2 ~	1.60~	0.02~	71DDA089C8D1E ~	N ~	2~	CVD ~	T ~	K10 ~	IS$$3818018202458112 ~	6400296	Only for grooving. Please use TGFR/L-4 holders	4	TT7220 TT9080 TT5100 K10
TDT 1.85-0.10	2	1.85	0.10	2.2	20.00	3.50	4.7~	2.00~	L ~	0.050~	0.03	0.09	P4E ~	2 ~	1.85~	0.02~	71DDA089C8D1E ~	N ~	2~	CVD ~	T ~	K10 ~	IS$$3818018202458112 ~	6400653	Only for grooving. Please use TGFR/L-4 holders	4	TT7220 TT9080 TT5100 K10
TDT 2.00-0.20	2	2.00	0.20	2.2	20.00	3.50	4.7~	2.00~	L ~	0.050~	0.03	0.09	P4E ~	2 ~	2.00~	0.02~	71DDA089C8D1E ~	N ~	2~	Cermet ~	T ~	CT3000~	IS$$3818018202458112 ~	6220727		1	CT3000
TDT 2.15-0.15	2	2.15	0.15	2.2	20.00	3.50	4.7~	2.00~	L ~	0.050~	0.03	0.10	P4E ~	2 ~	2.15~	0.02~	71DDA089C8D1E ~	N ~	2~	CVD ~	T ~	K10 ~	IS$$3818018202458112 ~	6400654		4	TT7220 TT9080 TT5100 K10
TDT 4.15-0.15	4	4.15	0.15	3.0	20.00	5.00	4.7~	0.00~	L ~	0.050~	0.03	0.10	P4E ~	4 ~	4.15~	0.02~	71DDA089C8D1E ~	N ~	4~	CVD ~	T ~	K10 ~	IS$$3889878450491100 ~	6400666		3	TT7220 TT5100 K10
