TaeguTec Cutting Tools - Metal Working Tools - Thread Making -

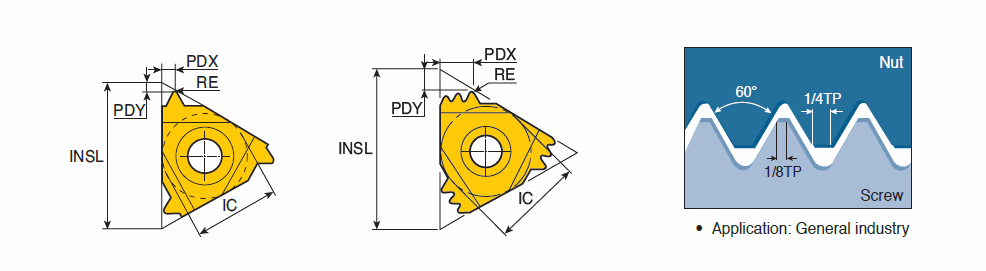

IR/L-UN : Internal American UN full profile thread (UN, UNC, UNF, UNEF) threading inserts for general industry

Internal left-hand shown

Designation	IC	TPI	INSL	RE	PDY	PDX	CICT	SC	ClssID	HAND	GRDMFG	IIC	GICAT	GIREM	giic	Tough ‹————› Hard Grade & Vc Click on grade for cutting speed value
06IR 18 UN	3.97	18.0	6.00	0.10	0.6	0.7	0	T ~	~	R ~	TT8010~	IS$$29185877246820 ~	5922428		1	TT8010
06IR 20 UN	3.97	20.0	6.00	0.09	0.6	0.6	0	T ~	71DDA089C8D1E ~	R ~	TT8010~	IS$$29185877246820 ~	5921740		1	TT8010
06IR 24 UN	3.97	24.0	6.00	0.08	0.6	0.6	0	T ~	71DDA089C8D1E ~	R ~	TT8010~	IS$$29185877246820 ~	5922380		1	TT8010
06IR 32 UN	3.97	32.0	6.00	0.05	0.6	0.5	0	T ~	71DDA089C8D1E ~	R ~	TT8010~	IS$$29185877246820 ~	5922243		1	TT8010
08IR 14 UN	4.76	14.0	8.00	0.13	0.5	0.7	0	T ~	71DDA089C8D1E ~	R ~	TT8010~	IS$$87556722573312 ~	5921750		1	TT8010
08IR 16 UN	4.76	16.0	8.00	0.12	0.6	0.7	0	T ~	71DDA089C8D1E ~	R ~	TT8010~	IS$$87556722573312 ~	5921859		1	TT8010
08IR 18 UN	4.76	18.0	8.00	0.12	0.5	0.7	0	T ~	71DDA089C8D1E ~	R ~	TT8010~	IS$$87556722573312 ~	5921852		1	TT8010
08IR 20 UN	4.76	20.0	8.00	0.09	0.7	0.7	0	T ~	71DDA089C8D1E ~	R ~	TT8010~	IS$$87556722573312 ~	5921812		1	TT8010
08IR 24 UN	4.76	24.0	8.00	0.08	0.6	0.6	0	T ~	71DDA089C8D1E ~	R ~	TT8010~	IS$$87556722573312 ~	5921817		1	TT8010
08IR 28 UN	4.76	28.0	8.00	0.07	0.5	0.6	0	T ~	71DDA089C8D1E ~	R ~	TT8010~	IS$$87556722573312 ~	5921819		1	TT8010
08IR 32 UN	4.76	32.0	8.00	0.06	0.5	0.5	0	T ~	71DDA089C8D1E ~	R ~	TT8010~	IS$$87556722573312 ~	5921802		1	TT8010
11IR 11 UN	6.35	11.0	11.00	0.14	0.8	1.0	0	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$163576067316584 ~	5922467		1	TT9030
11IR 12 UN	6.35	12.0	11.00	0.15	0.8	1.0	0	T ~	71DDA089C8D1E ~	R ~	TT7010~	IS$$163576067316584 ~	5921712		1	TT7010
11IL 14 UN	6.35	14.0	11.00	0.10	0.9	1.1	1	T ~	71DDA089C8D1E ~	L ~	TT9030~	IS$$163576655600280 ~	5922648		1	TT9030
11IR 14 UN	6.35	14.0	11.00	0.13	0.9	1.0	1	T ~	71DDA089C8D1E ~	R ~	P30 ~	IS$$163576067316584 ~	5922264		2	P30 TT9030
11IL 16 UN	6.35	16.0	11.00	0.11	0.9	1.0	1	T ~	71DDA089C8D1E ~	L ~	TT9030~	IS$$163576655600280 ~	5922238		1	TT9030
11IR 16 UN	6.35	16.0	11.00	0.11	0.9	1.0	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$163576067316584 ~	5922065		1	TT9030
11IL 18 UN	6.35	18.0	11.00	0.10	0.9	1.0	1	T ~	71DDA089C8D1E ~	L ~	TT9030~	IS$$163576655600280 ~	5922239		1	TT9030
11IR 18 UN	6.35	18.0	11.00	0.10	0.9	1.0	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$163576067316584 ~	5922267		1	TT9030
11IR 20 UN	6.35	20.0	11.00	0.09	0.8	0.9	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$163576067316584 ~	5922098		1	TT9030
11IR 24 UN	6.35	24.0	11.00	0.07	0.7	0.8	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$163576067316584 ~	5922432		1	TT9030
11IR 28 UN	6.35	28.0	11.00	0.05	0.6	0.6	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$163576067316584 ~	5922720		1	TT9030
11IR 32 UN	6.35	32.0	11.00	0.05	0.6	0.6	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$163576067316584 ~	5922023		1	TT9030
16IR 8 UN	9.52	8.0	16.00	0.23	1.1	1.5	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5922007		1	TT9030
16IRB 8 UN	9.52	8.0	16.00	0.23	1.1	1.5	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	6111461	With pressed chip breaker	1	TT9030
16IRM 8 UN	9.52	8.0	16.00	0.20	1.1	1.5	1	T ~	71DDA089C8D1E ~	R ~	TT7010~	IS$$656439147860736 ~	5922397	With pressed chip breaker	2	TT7010 TT9030
16IR 9 UN	9.52	9.0	16.00	0.17	1.2	1.7	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5922442		1	TT9030
16IR 10 UN	9.52	10.0	16.00	0.15	1.1	1.5	1	T ~	71DDA089C8D1E ~	R ~	TT7010~	IS$$656439147860736 ~	5922008		2	TT7010 TT9030
16IRB 10 UN	9.52	10.0	16.00	0.15	1.1	1.5	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	6111440	With pressed chip breaker	1	TT9030
16IR 11 UN	9.52	11.0	16.00	0.18	1.0	1.0	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5922581		1	TT9030
16IR 11.5 UN	9.52	11.5	16.00	0.14	1.0	1.1	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5922611		1	TT9030
16IL 12 UN	9.52	12.0	16.00	0.15	1.0	1.1	1	T ~	71DDA089C8D1E ~	L ~	TT9030~	IS$$627253136918045 ~	5922022		1	TT9030
16IR 12 UN	9.52	12.0	16.00	0.15	1.0	1.1	1	T ~	71DDA089C8D1E ~	R ~	TT7010~	IS$$656439147860736 ~	5921974		2	TT7010 TT9030
16IRB 12 UN	9.52	12.0	16.49	0.13	1.0	1.2	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	6315275	With pressed chip breaker	1	TT9030
16IRM 12 UN	9.52	12.0	16.00	0.12	1.1	1.4	1	T ~	71DDA089C8D1E ~	R ~	TT7010~	IS$$656439147860736 ~	6346182	With pressed chip breaker	2	TT7010 TT9030
16IL 14 UN	9.52	14.0	16.00	0.13	0.9	1.2	1	T ~	71DDA089C8D1E ~	L ~	TT9030~	IS$$627253136918045 ~	5922298		1	TT9030
16IR 14 UN	9.52	14.0	16.00	0.13	0.9	1.2	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5922009		1	TT9030
16IRB 14 UN	9.52	14.0	16.00	0.13	0.9	1.2	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	6111448	With pressed chip breaker	1	TT9030
16IRM 14 UN	9.52	14.0	16.00	0.11	0.9	1.2	1	T ~	71DDA089C8D1E ~	R ~	TT7010~	IS$$656439147860736 ~	5922309	With pressed chip breaker	2	TT7010 TT9030
16IL 16 UN	9.52	16.0	16.00	0.11	1.0	1.2	1	T ~	71DDA089C8D1E ~	L ~	TT9030~	IS$$627253136918045 ~	5922368		1	TT9030
16IR 16 UN	9.52	16.0	16.00	0.11	0.9	1.2	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5921975		1	TT9030
16IRB 16 UN	9.52	16.0	16.00	0.11	0.9	1.2	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	6111450	With pressed chip breaker	1	TT9030
16IRM 16 UN	9.52	16.0	16.00	0.09	0.9	1.1	1	T ~	71DDA089C8D1E ~	R ~	TT7010~	IS$$656439147860736 ~	5920160	With pressed chip breaker	2	TT7010 TT9030
16IR 18 UN	9.52	18.0	16.00	0.10	0.8	1.0	1	T ~	~	R ~	TT7010~	~	5922010		2	TT7010 TT9030
16IRB 18 UN	9.52	18.0	16.00	0.12	0.7	0.8	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	6111452	With pressed chip breaker	1	TT9030
16IRM 18 UN	9.52	18.0	16.00	0.08	0.8	1.0	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5921961	With pressed chip breaker	1	TT9030
16IR 20 UN	9.52	20.0	16.00	0.09	0.8	0.9	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5921976		1	TT9030
16IRB 20 UN	9.52	20.0	16.00	0.09	0.8	0.8	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	6111456	With pressed chip breaker	1	TT9030
16IRM 20 UN	9.52	20.0	16.00	0.06	0.8	0.9	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5921962	With pressed chip breaker	1	TT9030
16IR 24 UN	9.52	24.0	16.00	0.08	0.7	0.8	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5922440		1	TT9030
16IRB 24 UN	9.52	24.0	16.00	0.07	0.7	0.8	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	6111457	With pressed chip breaker	1	TT9030
16IR 28 UN	9.52	28.0	16.00	0.05	0.6	0.6	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$656439147860736 ~	5922342		1	TT9030
16IR 32 UN	9.52	32.0	16.00	0.04	0.6	0.6	1	T ~	71DDA089C8D1E ~	R ~	TT7010~	IS$$656439147860736 ~	5922587		2	TT7010 TT9030
22IR 5 UN	12.70	5.0	22.00	0.38	1.7	2.3	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$350757975214911 ~	5922139		1	TT9030
22IR 6 UN	12.70	6.0	22.00	0.26	1.6	2.3	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$350757975214911 ~	5922318		1	TT9030
22IR 7 UN	12.70	7.0	22.00	0.22	1.6	2.3	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$350757975214911 ~	5922176		1	TT9030
22IR 12 UN 3M	12.70	12.0	22.00	0.15	3.1	5.2	3	T ~	71DDA089C8D1E ~	R ~	TT9030~	IS$$350757975214911 ~	5922625	Multi-tooth	1	TT9030
27IR 4 UN	15.88	4.0	27.00	0.47	1.9	2.5	1	T ~	71DDA089C8D1E ~	R ~	TT9030~	~	5922327		1	TT9030
27IR 4.5 UN	15.88	4.5	27.00	0.45	1.8	2.5	1	T ~	~	R ~	TT7010~	~	5922506		1	TT7010

Tolerance: Class 2B, ANSI B1, 3M-1986
