TaeguTec Cutting Tools - Metal Working Tools - Thread Making -

TMTH-UN (Helical Int.) : Helical thread milling inserts for American (UN, UNC, UNF, UNEF, UNS) full profile threads. Application: general applications

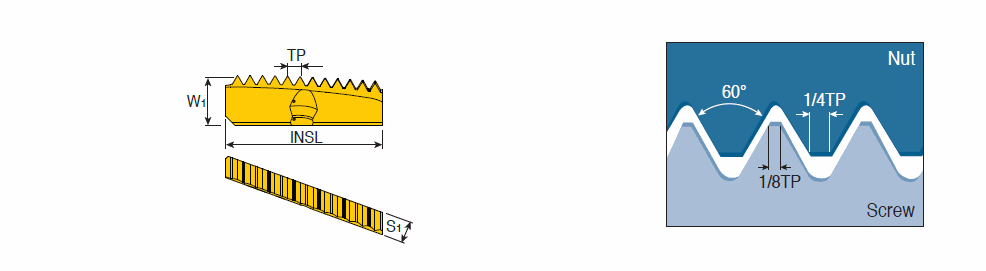

Designation	TPI	THID	INSL	W1	S1	SC	ClssID	THFT_2	CEDC		THFT	TTP	TTP_DF2	ZAX	GRDMFG	IIC	GICAT	giic	Grade & Vc Click on grade for cutting speed value
TMTH 32 I 6 UN	6.0	>= 1 9/16	32.00	9.00	4.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	7~	TT9030~	IS$$96248524205120 ~	6214598	1	TT9030
TMTH 45 I 6 UN	6.0	>= 2 1/4	37.00	11.90	5.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	8~	TT9030~	IS$$96248524205120 ~	6214608	1	TT9030
TMTH 63 I 6 UN	6.0	>= 3	38.00	11.90	5.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	8~	TT9030~	IS$$96248524205120 ~	6214618	1	TT9030
TMTH 23 I 7 UN	7.0	>= 1 1/4	27.00	8.00	3.50	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	7~	TT9030~	IS$$96248524205120 ~	6214592	1	TT9030
TMTH 32 I 8 UN	8.0	>= 1 1/2	32.00	9.00	4.00	L ~	71E01A05B627B ~	~	0~	0.00~	UN60 ~	INT ~	~	10~	TT9030~	IS$$96248524205120 ~	5616218	1	TT9030
TMTH 23 I 8 UN	8.0	>= 1 3/16	27.00	8.00	3.50	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	8~	TT9030~	IS$$96248524205120 ~	5616212	1	TT9030
TMTH 45 I 8 UN	8.0	>= 2 1/4	37.00	11.90	5.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	11~	TT9030~	IS$$96248524205120 ~	5616222	1	TT9030
TMTH 63 I 8 UN	8.0	>= 3	38.00	11.90	5.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	11~	TT9030~	IS$$96248524205120 ~	5616226	1	TT9030
TMTH 23 I 12 UN	12.0	>= 1 1/8	27.00	8.00	3.50	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	12~	TT9030~	IS$$96248524205120 ~	6214589	1	TT9030
TMTH 32 I 12 UN	12.0	>= 1 7/16	32.00	9.00	4.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	15~	TT9030~	IS$$96248524205120 ~	6214595	1	TT9030
TMTH 45 I 12 UN	12.0	>= 2	37.00	11.90	5.00	L ~	71E01A05B627B ~	~	0~	0.00~	UN60 ~	INT ~	~	17~	TT9030~	IS$$96248524205120 ~	5616219	1	TT9030
TMTH 63 I 12 UN	12.0	>= 2 3/4	38.00	11.90	5.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	17~	TT9030~	~	6214614	1	TT9030
TMTH 23 I 14 UN	14.0	>= 1 1/8	27.00	8.00	3.50	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	14~	TT9030~	IS$$96248524205120 ~	6346343	1	TT9030
TMTH 23 I 16 UN	16.0	>= 1 1/16	27.00	8.00	3.50	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	17~	TT9030~	IS$$96248524205120 ~	6214590	1	TT9030
TMTH 32 I 16 UN	16.0	>= 1 3/8	32.00	9.00	4.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	20~	TT9030~	IS$$96248524205120 ~	6214596	1	TT9030
TMTH 45 I 16 UN	16.0	>= 2	37.00	11.90	5.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	23~	TT9030~	IS$$96248524205120 ~	5616220	1	TT9030
TMTH 63 I 16 UN	16.0	>= 2 3/4	38.00	11.90	5.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	23~	TT9030~	IS$$96248524205120 ~	6214615	1	TT9030
TMTH 23 I 18 UN	18.0	>= 1 1/16	27.00	8.00	3.50	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	19~	TT9030~	IS$$96248524205120 ~	6346344	1	TT9030
TMTH 32 I 18 UN	18.0	>= 1 3/8	32.00	9.00	4.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	22~	TT9030~	IS$$96248524205120 ~	6346346	1	TT9030
TMTH 23 I 20 UN	20.0	>= 1	27.00	8.00	3.50	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	21~	TT9030~	IS$$96248524205120 ~	6346345	1	TT9030
TMTH 32 I 20 UN	20.0	>= 1 3/8	32.00	9.00	4.00	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	25~	TT9030~	IS$$96248524205120 ~	6346347	1	TT9030
TMTH 23 I 24 UN	24.0	>= 1	27.00	8.00	3.50	L ~	~	~	0~	0.00~	UN60 ~	INT ~	~	25~	TT9030~	IS$$96248524205120 ~	6214591	1	TT9030
