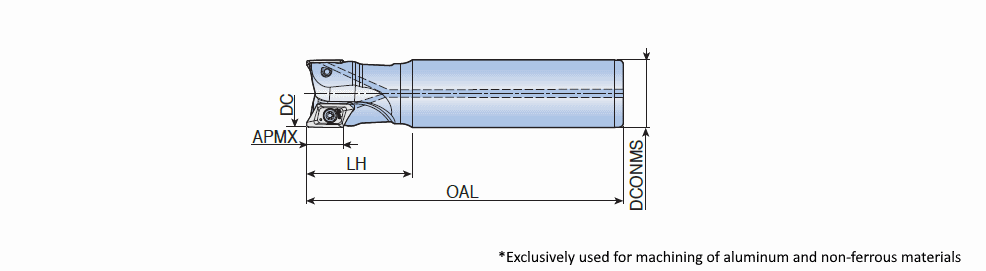

TE90XEV-16/22 : 90° End mills with XEVT 16/22 inserts of very high positive rake angle & helical cutting edges for high speed aluminum machining

Designation	Tool sty	S1	DC	CICT	DCONMS	OAL	LH	APMX	Max.RPM	Shank	RMPX	KAPR	HAND	Arbor		PD	Insert	ClssID	MIID		CCTMS	CCFMS	LTA	GICAT
TE90XEV 225-25-16	ENDMILL ~	16.00~	25.00	2	25.00	125.00	55.00	16.00	52000	C ~	22.50~	90.0~	~	~	0.38	C ~	CA-XEV16 ~	71E01A05D27A8 ~	XEVT 160508R-AL	O ~	ZYL ~	01 ~	69.00~	6128435
TE90XEV 225-25-16-L170	ENDMILL ~	16.00~	25.00	2	25.00	170.00	70.00	16.00	52000	C ~	22.50~	90.0~	~	~	0.54	C ~	CA-XEV16 ~	71E01A05D27A8 ~	XEVT 160508R-AL	O ~	ZYL ~	01 ~	114.00~	6128436
TE90XEV 232-32-16	ENDMILL ~	16.00~	32.00	2	32.00	150.00	50.00	16.00	46000	C ~	13.50~	90.0~	~	~	0.80	C ~	CA-XEV16 ~	71E01A05D27A8 ~	XEVT 160508R-AL	O ~	ZYL ~	01 ~	90.00~	6114512
TE90XEV 232-32-16-L200	ENDMILL ~	16.00~	32.00	2	32.00	200.00	80.00	16.00	46000	C ~	13.50~	90.0~	~	~	1.06	C ~	CA-XEV16 ~	71E01A05D27A8 ~	XEVT 160508R-AL	O ~	ZYL ~	01 ~	140.00~	6128437
TE90XEV 332-32-16	ENDMILL ~	16.00~	32.00	3	32.00	150.00	50.00	16.00	46000	C ~	13.50~	90.0~	~	~	0.80	C ~	CA-XEV16 ~	71E01A05D27A8 ~	XEVT 160508R-AL	O ~	ZYL ~	01 ~	90.00~	6128438
TE90XEV 332-32-16-L200	ENDMILL ~	16.00~	32.00	3	32.00	200.00	80.00	16.00	46000	C ~	13.50~	90.0~	~	~	1.07	C ~	CA-XEV16 ~	71E01A05D27A8 ~	XEVT 160508R-AL	O ~	ZYL ~	01 ~	140.00~	6128439
TE90XEV 340-32-16	ENDMILL ~	16.00~	40.00	3	32.00	170.00	55.00	16.00	41200	C ~	9.00~	90.0~	~	~	0.99	C ~	CA-XEV16 ~	71E01A05D27A8 ~	XEVT 160508R-AL	O ~	ZYL ~	01 ~	110.00~	6114513
TE90XEV 340-32-16-L250	ENDMILL ~	16.00~	40.00	3	32.00	250.00	55.00	16.00	41200	C ~	9.00~	90.0~	~	~	1.46	C ~	CA-XEV16 ~	71E01A05D27A8 ~	XEVT 160508R-AL	O ~	ZYL ~	01 ~	190.00~	6128440
TE90XEV 232-32-22	ENDMILL ~	22.00~	32.00	2	32.00	160.00	100.00	21.00	37500	C ~	18.50~	90.0~	~	~	0.81	C ~	CA-XEV22 ~	71E01A05D27A8 ~	XEVT 220608R-AL	O ~	ZYL ~	01 ~	100.00~	6119401
TE90XEV 340-40-22	ENDMILL ~	22.00~	40.00	3	40.00	160.00	80.00	21.00	35100	C ~	12.50~	90.0~	~	~	1.32	C ~	CA-XEV22 ~	71E01A05D27A8 ~	XEVT 220608R-AL	O ~	ZYL ~	01 ~	90.00~	6119402
